七层瓦楞纸板结构与性能分析

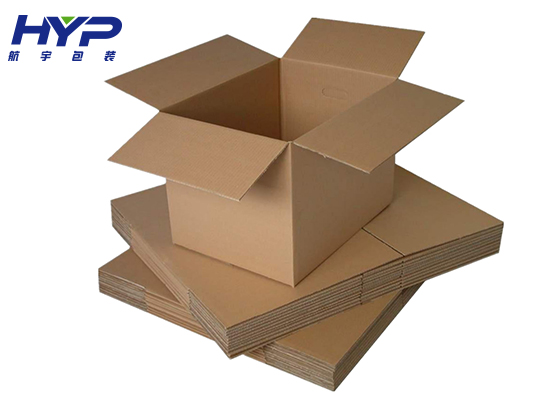

【航宇包装】瓦楞纸箱包装七层瓦楞纸板是由四层瓦楞面板加上三层瓦楞芯纸组成，七层瓦楞纸板以其优良的保护性能和低廉的价格被广泛地用于重型包装领域，特别是一些出口的重型和大型商品的外包装，大多采用七层瓦楞纸箱，从近几年的发展趋势看，应用范围仍不断扩大。航宇包装目前的主要产品就是重型包装，我司生产的AAA重型瓦楞纸箱就是七层瓦楞纸板应用的典范，它适用于汽车零部件、大型电器等产品，是重型包装领域的不二选择。

航宇包装专注于整体包装解决方案，是专业从事重型包装产品的设计、生产及销售为一体的企业。 公司以最终实现以纸代木、代泡沫为发展方向，达到国际保护森林资源的目的。我司的产品重型包装主要采用七层瓦楞纸板(AAA)，产品强度高、重量轻、免熏蒸、易于回收、可折叠、可循环利用、环保等特点。主要用于各种零配件的外包装。适合装配发动机、滚轴、摩擦片、汽车座椅、汽车配件、轴承、弹簧、音箱、汽车外壳、仪表等。

由于七层瓦楞纸板共有三层瓦楞芯纸，不同芯纸可采用不同类型和形状的瓦楞，由于不同类型和形状的瓦楞其性能也有很大的差异，同时各有其优缺点，因而不同类型的瓦楞组成的七层瓦楞纸板的性能也会有明显的差异，七层瓦楞纸板的结构对其性能和各项技术指标具有很大的影响，从而决定了七层瓦楞纸板的应用范围。本篇文章将会对各种类型的瓦楞芯的组合(即七层瓦楞纸板的结构)对七层瓦楞纸板的抗压，耐破度等性能的影响进行了详细的研究。

(一)瓦楞纸板各楞型的性能

瓦楞是构成瓦楞纸板的基本要素，按波形分瓦楞有U型和V型及UV型三种，U型楞制造的纸箱弹性好，手感舒适，有较高的吸收容量，缓冲性能好，但抗压强度低。V型楞则有较高的承压性，但易断裂并失去缓冲性能。UV型即为U和V型的互补型，抗压强度介于U与V之间，缓冲性能优良，是目前瓦楞纸板中应用最为广泛的。

按楞型的高及每300mm长瓦楞纸板中的楞数又可将瓦楞楞型分为A、B、C、E四种。其主要性能见表1，从表1可知：A楞的瓦楞高而宽，单位长度的楞数少，因而承受垂直压力的性能较好，同时防震缓冲性能好;而B楞与A楞正好相反，单位长度瓦楞数多，则其平面抗压强度较大，但缓冲性能稍差;C楞介于A与B之间，综合了A楞和B楞的特性，性能也较为优良;E瓦楞一般作内包装或纸盒，一般不宜作外包装。我们将主要研究A、B、C三种瓦楞的组合对七层瓦楞纸板性能的影响。

表1：瓦楞种类及其主要性能

瓦楞类型ABCE

楞高（mm）4.5~52.5~33.5~41.1~2

楞数（个/300mm）34±250±238±296±2

缓冲性能排序1324

平面抗压能力（相对值）1.01.81.42.6

(二)瓦楞纸箱包装的结构对其性能的影响

由于不同类型的瓦楞其性能也不同，因此，由不同类型瓦楞组成的七层瓦楞纸板的性能也有很大差异。

由纯一种类型的瓦楞组成的七层瓦楞纸板中，单纯由A型瓦楞构成的AAA七层瓦楞纸板的其耐破度最高，但是其抗压强度却最小。而单纯由B型楞构成的七层瓦楞纸板虽然边压强度最高，但其耐破度却较低。单纯由A、B、C型瓦楞构成的七层瓦楞纸板其耐戳穿强度很相近虽然单纯由B型瓦楞构成的七层瓦楞纸箱抗压强度比 A和C型的要高，但其缺点是耐破度差，同时其抗压强度是否达到最大值，这有待下面进一步的研究。

为了吸取各楞型的优点，得到综合性能较好的纸板，故采用A、B、C三种瓦楞组合成多类型瓦楞的七层瓦楞纸板。在七层瓦楞纸板中，采用ABB和AAB型瓦楞组合成的七层瓦楞纸板与单纯由A型瓦楞构成的纸板相比，虽其耐破度有所下降，但其边压强度明显上升，其综合性能有所加剧。同样由A和C型瓦楞组合的七层瓦楞纸板与AAA型相比，其性能却没有改进，这可能是由于C型瓦楞没有其某一方面突出的性能的原因。

以上研究结果表明：采用AAB、ABB型楞型组合具有较好的耐破度和边压强度，同时可以看到，AAB、ABB楞型组合构成的七层瓦楞纸板，其耐戳穿强度具有明显的改善，特别是ABB型瓦楞纸板和纸箱，不但纸箱的抗太强度为最佳，而且其耐戳穿度也为最佳。比单一型瓦楞构成的七层瓦楞纸箱中抗压强度最高的 BBB型七层瓦楞纸箱的抗压强度和耐戳穿强度有很大的提高。

(三)、结论

1.单纯由A、B、C型中的一种构成的七层瓦楞纸板在某一单方面的性能比较突出，但其综合性能较差。

2.采用不同类型的瓦楞组合所形成的七层瓦楞纸板可充分吸取各类型瓦楞的优点，其综合性能有很大的提高。

3.从研究结果可以得到：采用AAA型瓦楞组合构成的七层瓦楞纸板和纸箱，不但抗压性能为最佳，而且耐戳穿强度也为最佳，具有较好的综合性能指标。
